♦ 概 述
XL-21動力配電柜使用于交流50(60)HZ、電壓至690V的供電系統中，做動力或照明配電用，使用于工礦企業和表格中居民建筑，具有過載、短路和漏電保護。本產品符合GB7251.1《低壓成套開關設備設備和控制設備》標準。

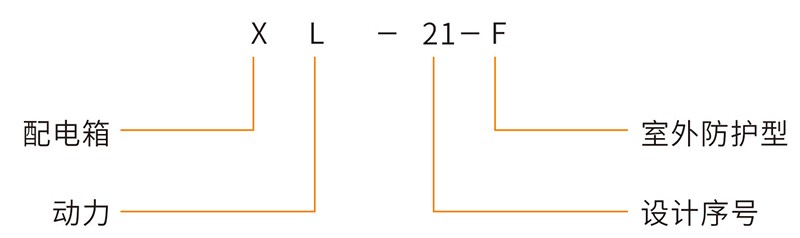

♦ 型號含義
♦ 技術數據
★額定工作電壓380V（690V）
★額定工作電壓50HZ（60HZ）
★額定工作電流最大630A
★額定短時（1S）耐受電流30KA
★額定峰值耐受電流63KA
★防護等級IP20、IP30、IP40、IP54
♦ 結構特點
箱體采用優質鋼板彎制焊接而成，采用靜電噴涂表 面處理，落地式安裝。箱門一般為單門，也可分為上下門，為了提高箱門打開后的防護等級，可加裝二層門，使元件操作部位露出二層門，這將大大的提高了操作人員的人身安全。
室外防護型動力配電箱的頂部加防雨棚，門和箱體采用U型雙折邊，并嵌膠條，防護等級達到IP54。
♦ 使用環境
★周圍環境溫度不高于＋40T、不低于-5℃，24小時內平均溫度不高于＋30℃。
★周圍空氣相對溫度＋40℃時不高于50％，在較低溫度時可以有較大的相對濕度，但應考慮到由于溫度變化可能產生的凝露（例如＋20℃時可以90％）。
★設備應安裝在無劇裂震動和沖擊的地方，以及電器元件不受到腐蝕的場所。
★設備安裝與地面的傾斜度不超過5度。
★用戶如有特殊要求時可與制造商協商解決。
♦ 外形與安裝尺寸
♦ 安裝與使用
★貨到現場后應檢查包裝是否完好，產品有無劃碰現象，如有問題，及時通知廠家。
★產品安裝于槽鋼底座或水泥底座上，可采用焊接或螺栓連接方式，槽鋼底座用戶自備。
★箱內應干燥清潔，元器件的操作靈活，不應有卡滯或操作力過大的現象。
★用500V兆歐表測量絕緣電阻值不低于1兆歐。
♦訂貨須知
用戶訂貨時應提供如下資料：
★一次系統圖和二次原理圖
★產品的進出線方式
★表面噴涂的色標代號或樣板
★與產品正常使用不相符的特殊要求
