♦ 概 述
MNS低壓抽出式開關設備是一種用標準模數組裝的組合式低壓開關柜（以下簡稱裝置），本裝置適用于交流50（60．）Hz、額定工作電壓690V及以下的供配電系統，用于發電、輸電、電能轉換 和電能消耗設備的控制。
本裝置符合IEC439．VDE660和GB7251.1《低壓成套開關設備和控制設備》國家標準，JB／T9661-1999《低壓抽出式成套開關設備》。
♦ 產品特點
★設計緊湊：以較小的空間能容納較多的功能單元。最多可裝36個8E／4抽屜單元。
★結構通用性強，組裝靈活：以25mm為模數的C型材能滿足各種結構形式、防護等級及使用環境的要求。
★采用標準模塊設計：分別可組成保護、操作、轉換等標準單元，用戶可根據需要任意選用組裝。以200余種組裝件可以組成不同方案的框架結構和抽屜單元。
★安全性高：大量采用高強度阻燃型工程塑料組件，有效加強防護安全性能，具有防電弧設計，操作人員人身安全保障。
★技術性能高：主要參數込到當代國際技術水平。
★裝配方便：不需要特殊復雜工具，全系列標準化。
★板材采用冷板或敷鋁鋅板，柜體做到免維修。
設備更新改進方便。
♦ 正常使用環境條件
周圍空氣溫度不高于＋40℃，不低于-10℃，24／Jx時內平均溫度不高于＋35℃。
大氣條件：空氣清潔，相對濕度在最高溫度為＋40℃時不超過50％，在較低溫度時允許有較大的相對濕度，如＋20℃時為90％，但應考慮到由于溫度變化可能偶然地產生適度的凝露。
戶內使用，使用地點的海拔高度不得超過2000m。
本裝置適應于以下溫度的運輸和儲存過程：-25℃至＋55℃的范圍之間，在短時間內（不超過24h）可達＋70℃，這些極限溫度下裝置不應遭到任何不可恢復的損傷。
如果上述使用條件不能滿足時，應由用戶和制造廠協商解決。
當本裝置使用于海上鉆采平臺和核電站時，應另行簽定技術協議。
♦ 基本參數
★額定絕緣電壓交流690／1000V
★額定工作電壓交流400／690V．230／400V
★頂定頻率50（60）Hz
★主母線最大工作電流6300A
★垂直母線最大工作電流1000A
★主母線短時（1S）耐受電流（有效值）100KA
★主母線短時耐受峰值電流（最大值）250KA
★垂直母線短時耐受電流50KA
★垂直母線短時耐受峰值電流（最大值）125KA
★防護等級IP30、IP40、IP54（訂購IP54防護等級時，須與制造廠及時聯系）

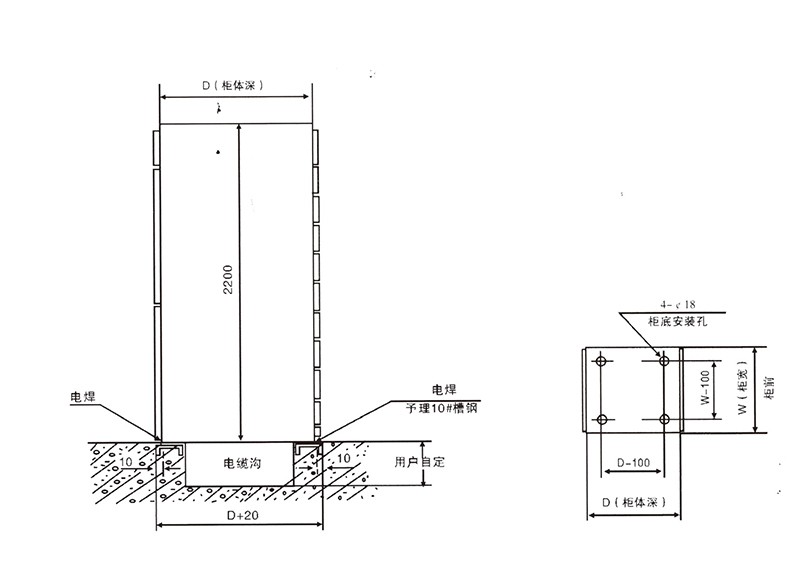

♦ 安裝示意圖
♦安裝、使用、維修
★裝置的外形尺寸和安裝如上圖
★當裝置運抵目的地后，首先應檢查包裝箱是否完整，若裝置不立即安裝，應存放在干燥清潔之處。
★裝置推薦為離墻安裝式，安裝基礎平面要求平整。
★接好電纜后，裝置底部應封閉，以防止小動物爬入柜內造成短路事故。
★裝置在安裝或調整后，在投入運行前，需進行下列各項檢查和試驗。
（1）檢查裝置內，安裝的電器設備和控制接線是否符合工廠的圖紙。
（2）用手動操作各種開關，應操作靈活，無異常和卡滯現象。
（3）檢查機械聯鎖機構、電氣聯鎖裝置的動作是否正確可靠，應符合系統要求。
（4）檢查主電路和控制電路的絕緣電阻是否符合規定要求。
（5）檢查裝置內所安裝的電氣設備是否鼠好，是否符合電氣本身的技術條件。
（6）檢查裝置內部有無異物及各部件的安裝螺釘是否松動現象。
★抽出式MCC操作須知：
（1）抽屜底部應正確插入導向件后，才能向柜內推進，否則將會發生損壞抽屜或拉不出等不良現象。
（2）8E／4和8E／2抽屜面板上的符號標志和作用見圖一，圖中從分?jǐn)辔恢?ldquo;O”到“｜”的箭頭表示為：先將操作手柄向里推進后再將手柄從“O”旋轉到“｜”即可，返回時不須推動，只要將手柄從“｜”旋向“0”，放手后，手柄自動彈出。
（3）8E～24E抽屜面板上的符號標志和作用見圖二，當手柄到達工作位置“｜”時，機構對主開關解除機械 閉鎖，這時主開關可以合閘和分閘操作，當主開關合閘后，聯鎖機構的手柄就不能操作。
（4）在符號標志的右下角門上有一小孔，這是門的解鎖機構，操作過程如下：當抽屜在工作位置時，如果要開門，用螺絲刀插入孔內向下移動鎖扣即可開門。
♦ 裝置的運輸和存放
裝置不允許傾倒和遭受劇烈震動。
裝置在拆箱后吊裝時應使用運輸角板，二根鋼絲繩的夾角120％如用鏟車，滾棍或撬棒，均不允許直接在裝置的底架上進行。
★裝置在安裝就位時如要小距離移動位置，則可在底架的四角上撬動。
★在裝置內不許隨意拆卸電器產品和零部件。
★應防止雨淋受潮，環境溫度按本樣本的有關規定。
♦產品的成套性
開關柜附有裝箱單，產品合格證，產品說明書及必要的圖紙，隨機附件有門鑰匙以及根據配套清單所提的備品備件等。
♦訂貨須知
用戶提供下列資料：
1．主電路方案及組合排列；
2．輔助電路控制和接線原理；
3．開關柜在配電室的平面布置；
4．進線和出線形式及接口要求；
5．柜內所裝元件的詳細型號和規格；
6．開關柜表面處理方式和顏色；
7．其它特殊要求（如有）。
