♦ 概 述
GCK型低壓抽出式開關柜由動力配電中心（PC）柜和電動機控制中心（MCC）柜二部分組成，適用于發電廠、變電站、工礦企業等電力用戶，在交流50Hz、最大工作電壓至660V、最大工作電流至3200A的配電系統中，做為動力配電、電動機控制及照明等配電設備的電能轉換、分配和控制之用。
本系列產品具有分?jǐn)嗄芰Ω?、?dòng)熱穩定性好、結構先進合理、電路方案切合實際、系列性、通用性強；各種方案單元任意組合，一臺柜體所容納的回路較多；節省占地面積、外形美觀、防護等級高；安全可靠，維護方便等優點。
本產品符合IEC439《低壓成套開關設備》、GB7251《低壓成套開關設備》和ZBK36001《低壓抽出式成套開關設備》等標準。
♦ 型號含義
♦ 正常使用環境條件
1、海拔高度不超過2000米。
2、周?chē)諝鉁囟炔桓哂冢?0T，并在24小時內平均溫度不高于＋35C周?chē)諝鉁囟炔坏陀?5℃。
3、大氣條件：空氣清潔，相對濕度在溫度為＋40℃時不超過50％，在溫度較低時允許有較高的相對濕度，例如＋20℃時為90％。
4、沒有火災、爆炸危險，無嚴重污染、化學腐蝕及劇烈震動的場所。
5、安裝時，與垂直面傾斜不超過5度。本產品適合以下溫度運輸、儲存：-25℃～＋55℃。在短時間內（不超24小時）不超過＋65℃。
6、如上述使用條件不能滿足時，應由用戶和制造廠協商解決。

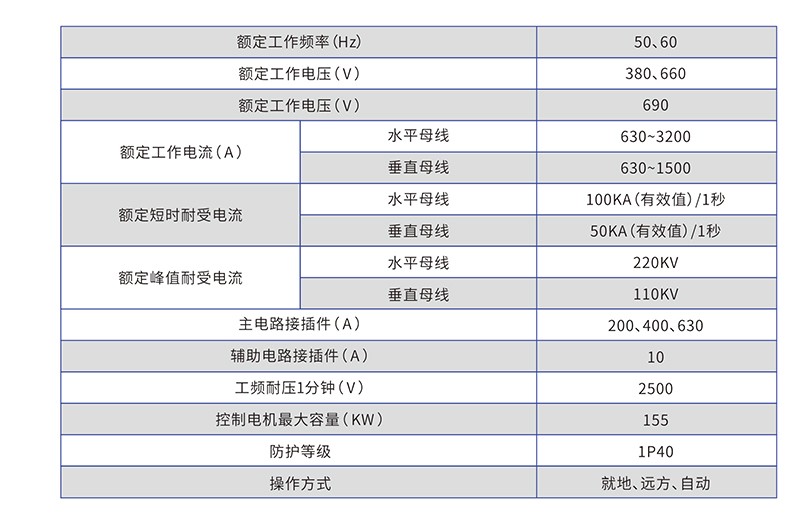

♦ 主要技術參數
♦訂貨須知
用戶提供下列資料：
1．主電路方案及組合排列；
5．柜內所裝元件的詳細型號和規格；
2．輔助電路控制和接線原理；
6．開關柜表面處理方式和顏色；
3．開關柜在配電室的平面布置；
7．其它特殊要求（如有）。
4．進線和出線形式及接口要求；

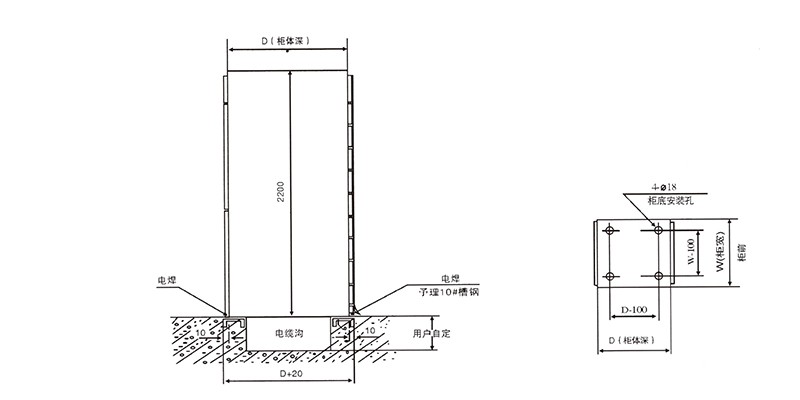

♦ 安裝示意圖
